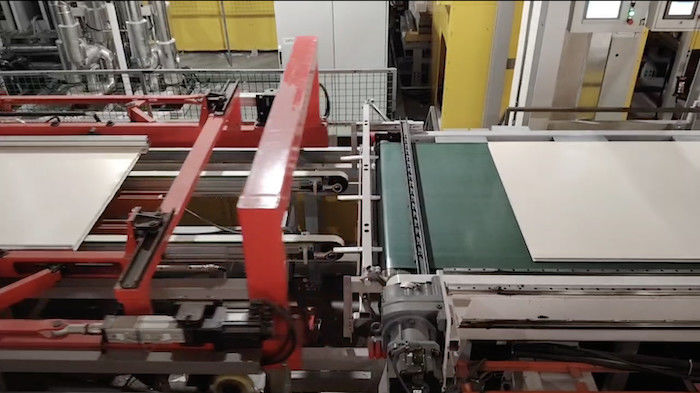

Linha de prensagem automática de ciclo curto YF-YLI

1.Secção do substrato

●Rolhas de alimentação de placas Qty: 2pcs

Aplicações:Esta estação é usada para armazenamento de substrato (preparação). Fornecendo as placas para a linha de prensagem.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 7 m/min

Altura de trabalho: 200 mm

Altura da pilha de placas: 1300 mm

Carga máxima: 3000kn

Potência do motor: 0,75 kW

● Substrato Mesa de elevação Qty: 1 peça

Aplicações:Esta estação é a estação de trabalho do substrato, que sobe automaticamente para a posição de empurrão, e o empurrador empurra o substrato para o polvilhador do substrato.a mesa de elevação hidráulica sobe automaticamente à altura de um substrato para se preparar para o subsequente empurrão contínuo do substrato.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 7 m/min

Altura de trabalho: 200 mm

Altura da pilha de placas: 1300 mm

Carga máxima: 3000 kg

Potência do motor: 3 kW

● Máquina de recuperação de almofadas Qty: 1 peça

Aplicações:Quando as tábuas da mesa de elevação de alimentação da placa forem usadas,As tábuas de apoio na mesa de elevação são automaticamente transferidas para a máquina de reciclagem de tábuas de apoio ((E bem posicionadas na máquina de reciclagem)

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

●Máquina de agarrar placas QTY: 1 peça

Aplicações:Este equipamento é uma estrutura de placas de gancho pneumático,que separa os substratos da plataforma de elevação do substrato e os liga um por um à plataforma de posicionamento do substrato através do colector de poeira.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

●Máquina de absorção de pó de substrato Qty: 1 peça

Aplicações:Este equipamento inclui os conjuntos superior e inferior de escovas de rolos de potência.2 conjuntos de rolos de pressão pneumáticos na entrada do colector de poeira são abaixados para fixar o substrato de modo que o substrato entre na máquina de poeira sem problemas.

Este equipamento inclui os conjuntos superior e inferior de escovas de rolos de potência.2 conjuntos de rolos de pressão pneumáticos na entrada do colector de poeira são abaixados para fixar o substrato de modo que o substrato entre na máquina de poeira sem problemas.

Aspirador de pressão negativa preparado pelos clientes

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 25 m/min

Potência do motor: 2,75 kW

Fluxo de inspiração: 3600 m3/h

Velocidade do ar: 22 m/s

●Tabela de rolos de posicionamento de placas centrais Qty: 1 peça

Aplicações:Este equipamento é usado para posicionar o substrato no centro para que a máquina de transferência possa transferir com precisão o substrato para a máquina de alimentação

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de transporte: 25 m/min ((Velocidade ajustável)

Potência do motor: 0,75 kW

●Máquina de transferência para elevação de placas em bruto QTY: 1 peça

Aplicações:Este equipamento inclui um carrinho de vaso de sucção de vácuo, que pode estabilizar o substrato a partir do posicionamento e centrar a mesa de rolos

A sucção precisa sobe, o carro desportivo se traduz para o topo da máquina de alimentação, o carrinho de vaso de sucção vácuo desce e coloca com precisão o substrato na correia da máquina de alimentação.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de transporte: 28 m/min ((Velocidade ajustável)

Carga máxima: 60 kg

Potência do motor: 3-4kw

2.Máquina de revestimento de papel Qty: 1 peça

Aplicações:Em vez de completar manualmente o trabalho de pavimentação de papel de melamina.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de ida e volta: 100 m/min ((Velocidade ajustável)

Potência do motor: 22kw (Servo Systems)

Características:Adotando o controle do sistema de servo, o pavimentador de papel funciona sem problemas e o posicionamento é preciso.

3.Caixa de comando elétrica (comando integral)

Aplicações:Para controlar todas as secções.

Características:Adotando o controle do sistema de servo, o pavimentador de papel funciona sem problemas e o posicionamento é preciso.
