Linha de prensagem automática de ciclo curto YF-YLI

Conhecimentos técnicos: Oferecemos soluções de concepção técnica adaptadas às suas necessidades.
Equipamento personalizado: Projetamos e fabricamos equipamentos não-padrão mediante pedido.
Formação no local: A nossa equipa fornece formação técnica e orientação no local.
Apoio contínuo: Beneficie-se das nossas consultas e serviços técnicos remotos.
Garantia e serviço pós-venda: Disfrute de uma garantia de um ano e de serviços completos pós-venda.

A linha de produção automática é uma linha de produção automática feita sob medida para chapa de melamina.É adaptado para clientes que têm uma ampla gama de aplicações de chapa, mas exigem quantidades menores de placas padronizadasPode produzir painéis de madeira de alta qualidade com acabamentos brilhantes, foscos, mármore e grãos de madeira.

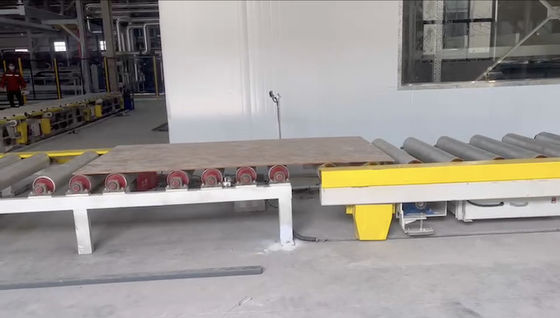

1.Secção do substrato

●Rolhas de alimentação de placas Qty: 2pcs

Aplicações:Esta estação é usada para armazenamento de substrato (preparação). Fornecendo as placas para a linha de prensagem.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 7 m/min

Altura de trabalho: 200 mm

Altura da pilha de placas: 1300 mm

Carga máxima: 3000kn

Potência do motor: 0,75 kW

● Substrato Mesa de elevação Qty: 1 peça

Aplicações:Esta estação é a estação de trabalho do substrato, que sobe automaticamente para a posição de empurrão, e o empurrador empurra o substrato para o polvilhador do substrato.a mesa de elevação hidráulica sobe automaticamente à altura de um substrato para se preparar para o subsequente empurrão contínuo do substrato.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 7 m/min

Altura de trabalho: 200 mm

Altura da pilha de placas: 1300 mm

Carga máxima: 3000 kg

Potência do motor: 3 kW

● Máquina de recuperação de almofadas Qty: 1 peça

Aplicações:Quando as tábuas da mesa de elevação de alimentação da placa forem usadas,As tábuas de apoio na mesa de elevação são automaticamente transferidas para a máquina de reciclagem de tábuas de apoio ((E bem posicionadas na máquina de reciclagem)

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

●Máquina de agarrar placas QTY: 1 peça

Aplicações:Este equipamento é uma estrutura de placas de gancho pneumático,que separa os substratos da plataforma de elevação do substrato e os liga um por um à plataforma de posicionamento do substrato através do colector de poeira.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

●Máquina de absorção de pó de substrato Qty: 1 peça

Aplicações:Este equipamento inclui os conjuntos superior e inferior de escovas de rolos de potência.2 conjuntos de rolos de pressão pneumáticos na entrada do colector de poeira são abaixados para fixar o substrato de modo que o substrato entre na máquina de poeira sem problemas.

Este equipamento inclui os conjuntos superior e inferior de escovas de rolos de potência.2 conjuntos de rolos de pressão pneumáticos na entrada do colector de poeira são abaixados para fixar o substrato de modo que o substrato entre na máquina de poeira sem problemas.

Aspirador de pressão negativa preparado pelos clientes

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Especificações dos rolos: 133 mm

Velocidade de transporte: 25 m/min

Potência do motor: 2,75 kW

Fluxo de inspiração: 3600 m3/h

Velocidade do ar: 22 m/s

●Tabela de rolos de posicionamento de placas centrais Qty: 1 peça

Aplicações:Este equipamento é usado para posicionar o substrato no centro para que a máquina de transferência possa transferir com precisão o substrato para a máquina de alimentação

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de transporte: 25 m/min ((Velocidade ajustável)

Potência do motor: 0,75 kW

●Máquina de transferência para elevação de placas em bruto QTY: 1 peça

Aplicações:Este equipamento inclui um carrinho de vaso de sucção de vácuo, que pode estabilizar o substrato a partir do posicionamento e centrar a mesa de rolos

A sucção precisa sobe, o carro desportivo se traduz para o topo da máquina de alimentação, o carrinho de vaso de sucção vácuo desce e coloca com precisão o substrato na correia da máquina de alimentação.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de transporte: 28 m/min ((Velocidade ajustável)

Carga máxima: 60 kg

Potência do motor: 3-4kw

2.Máquina de revestimento de papel Qty: 1 peça

Aplicações:Em vez de completar manualmente o trabalho de pavimentação de papel de melamina.

Parâmetros:Especificação da placa de entrega: 1220×2440 mm

Velocidade de ida e volta: 100 m/min ((Velocidade ajustável)

Potência do motor: 22kw (Servo Systems)

Características:Adotando o controle do sistema de servo, o pavimentador de papel funciona sem problemas e o posicionamento é preciso.

3.Caixa de comando elétrica (comando integral)

Aplicações:Para controlar todas as secções.

Características:Adotando o controle do sistema de servo, o pavimentador de papel funciona sem problemas e o posicionamento é preciso.

Lista dosAcessórios principais
